Что включает визуально измерительный контроль?

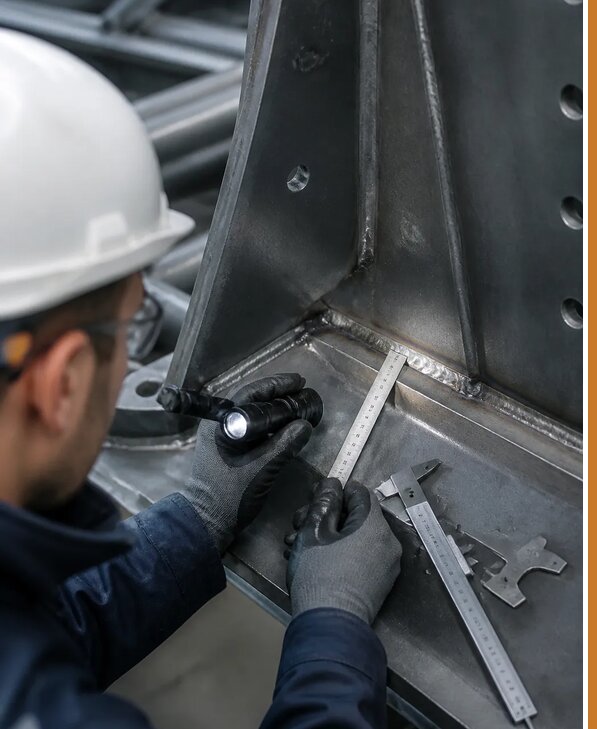

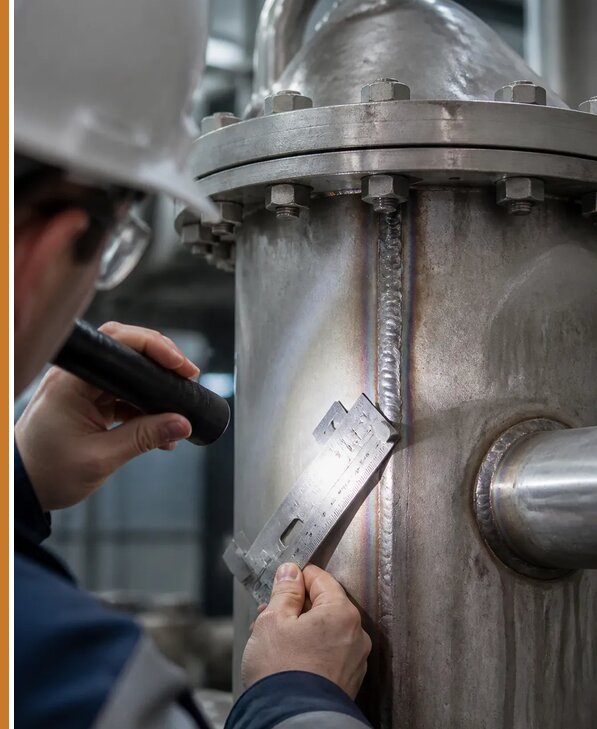

Визуально измерительный контроль представляет собой комплексную проверку состояния оборудования, конструкций, сварных соединений, трубопроводов, резервуаров и других технических устройств без их разрушения и демонтажа. В Кронштадте специалисты компании Авеста ОТиПБ проводят обследование доступных поверхностей, элементов крепления, соединений, защитных покрытий и зон, где наиболее вероятно появление повреждений. В процессе визуального контроля выявляются трещины, расслоения, вмятины, задиры, следы перегрева, непровары, подрезы, наплывы и другие дефекты сварных швов, а также признаки коррозионного износа, деформации и нарушения геометрии.
Измерительный этап дополняет внешний осмотр объективными данными. С применением поверенных средств измерений специалисты определяют линейные размеры, толщину стенки, глубину выявленных повреждений, величину зазоров, отклонения от проектного положения, параметры сварных соединений и другие показатели, предусмотренные программой работ. При необходимости выполняется фотофиксация, составляются схемы расположения дефектов и указываются координаты обнаруженных несоответствий.
Состав работ формируется с учетом назначения объекта, условий эксплуатации, проектных решений, производственной документации, локальной документации и действующих нормативных требований. По итогам оформляются протокол контроля, протоколы и акты, технический отчет либо иные документы, предусмотренные договором. В документации отражаются объект проверки, примененные методы, использованные приборы, результаты измерений, выявленные дефекты и рекомендации по дальнейшим действиям. Такой подход позволяет провести проверку соответствия без необоснованного вмешательства в конструкцию и определить, требуется ли дополнительный ультразвуковой контроль, радиографический контроль или иной метод неразрушающего контроля.
В каких случаях требуется проводить визуально измерительный контроль?
Визуально измерительный контроль применяют при изготовлении, монтаже, ремонте, реконструкции и эксплуатации технических устройств, зданий, металлоконструкций, трубопроводов и оборудования. Он необходим перед вводом объекта в работу, после выполнения сварочных и монтажных операций, при плановых технических освидетельствованиях, после устранения выявленных дефектов, а также при расследовании причин повреждений или отказов. На действующем производстве контроль помогает своевременно обнаружить изменения состояния металла и соединений, которые могут привести к снижению надежности или нарушению промышленной безопасности.
Особое значение обследование имеет для объектов, работающих под давлением, при повышенной температуре, вибрации, воздействии агрессивных сред и значительных механических нагрузках. В таких условиях визуально фиксируются следы коррозии, локальные потери металла, деформации, разрушение лакокрасочного или изоляционного покрытия, нарушения креплений, протечки, перегрев и другие признаки ухудшения состояния. Измерения позволяют подтвердить фактические параметры и сопоставить их с проектными значениями, паспортом, ремонтными ведомостями и нормативными требованиями.
Проверка проводится также перед экспертным обследованием, продлением срока безопасной эксплуатации, подготовкой оборудования к диагностике или приемке результатов ремонта. В зависимости от задач в состав работ включают контроль доступных поверхностей, сварных швов, болтовых и заклепочных соединений, геометрии конструкций, толщины стенки и размеров обнаруженных повреждений. Результаты необходимы ответственным лицам для принятия решения о дальнейшей эксплуатации, ремонте, усилении либо проведении расширенной диагностики.
В Ленинградской области услуга может выполняться как самостоятельная процедура или как первый этап комплексного обследования. Если внешний осмотр выявляет признаки скрытых нарушений, специалисты обосновывают необходимость дополнительных методов. При этом визуальный контроль не заменяет ультразвуковой контроль или радиографический контроль там, где нормативные документы требуют проверки внутренних несплошностей. Он обеспечивает первичную оценку соответствия и помогает рационально определить дальнейший объем работ.
Как выполняется измерительный контроль сварных соединений и конструкций?
Измерительный контроль выполняется по утвержденной программе и с учетом конструкции объекта, доступности контролируемых участков, требований проекта, технологической документации и действующих нормативов. До начала работ специалисты изучают техническую документацию, сведения о предыдущих ремонтах, паспорта оборудования, схемы, акты освидетельствований и данные о выявленных ранее повреждениях. Затем определяется перечень участков, порядок осмотра, необходимые измерения, используемые приборы и критерии оценки.
На подготовительном этапе проверяется состояние поверхности. При необходимости удаляются загрязнения, рыхлая ржавчина, остатки покрытия и иные препятствия, мешающие достоверному осмотру. Далее выполняется визуальный контроль сварных соединений и основного металла. Измеряются длина и ширина дефектных зон, глубина повреждений, размеры шва, величина подрезов, смещение элементов, зазоры, отклонения от геометрических параметров и толщина стенки, если это предусмотрено заданием. Все значения фиксируются в рабочих ведомостях и привязываются к конкретным участкам по схеме или маркировке.
Для измерений применяются поверенные или калиброванные инструменты: линейки, щупы, шаблоны сварщика, штангенциркули, глубиномеры, угломеры, толщиномеры и другие средства, подходящие для конкретной задачи. Результаты сопоставляются с проектными значениями, паспортными данными, технологическими картами и нормативными требованиями. Отдельно оценивается характер дефекта, его протяженность, расположение и возможное влияние на механические свойства и несущую способность элемента.
По окончании формируется технический отчет с описанием методики, условий проведения, примененных приборов, фактических значений и выявленных несоответствий. Прилагаются фотоматериалы, схемы, таблицы измерений, протокол контроля и рекомендации. При необходимости результаты передаются ответственным лицам для планирования ремонта или назначения ультразвуковой, радиографической либо другой проверки. Стоимость работ рассчитывается по объему и сложности обследования, ориентировочная цена может составлять от 5217 руб/м².
Какие документы выдаются по результатам визуально измерительного контроля?
Комплект документации зависит от назначения объекта, объема обследования и требований заказчика, проектной организации, технического надзора или эксплуатирующей организации. Основным результатом является документ, в котором подтверждается фактическое состояние проверенных элементов и фиксируются полученные измерения. Это может быть протокол контроля, акт визуального и измерительного обследования, технический отчет, ведомость дефектов или заключение по конкретному участку. Документ выбирается с учетом того, требуется ли его использование для внутреннего производственного контроля, приемки работ, ремонта, технического освидетельствования или оценки соответствия требованиям промышленной безопасности.
В отчетных материалах обычно указываются наименование и адрес объекта, сведения о контролируемом оборудовании, основание для проведения работ, дата обследования, состав специалистов, примененная методика, перечень нормативных документов и технической документации. Отдельными разделами приводятся условия доступа, состояние поверхности, выявленные дефекты, результаты измерений, допустимые и фактические значения, фотофиксация, схемы расположения повреждений и выводы по каждому обследованному элементу.
Если выполнялась проверка сварных соединений, указываются тип соединения, маркировка, расположение, протяженность, размеры обнаруженных дефектов и их соответствие установленным критериям. При выявлении признаков, которые невозможно достоверно оценить визуально, в документе отражается рекомендация о применении дополнительного метода. Важно понимать, что заключение лаборатории оформляется только в пределах фактически выполненных исследований. Аттестованная лаборатория не должна подтверждать показатели, которые не проверялись заявленным методом.
После завершения работ заказчику передаются согласованный комплект документов, протоколы и акты, фотоматериалы и при необходимости электронная версия технического отчета. Документы могут использоваться для ведения эксплуатационного архива, подтверждения выполнения ремонта, подготовки оборудования к дальнейшей диагностике и контроля соблюдения требований. Работы выполняются с учетом действующих правил и особенностей объекта. В сентябре специалисты также могут подготовить разъяснения по результатам и помочь ответственным лицам определить последовательность устранения выявленных несоответствий.
Можно ли по результатам визуально измерительного контроля определить пригодность объекта к дальнейшей эксплуатации?
Визуально измерительный контроль позволяет оценить состояние доступных поверхностей и параметров объекта, выявить видимые повреждения, определить их размеры и сопоставить полученные значения с проектными, паспортными и нормативными требованиями. На основании этих данных можно сделать вывод о соответствии проверенных участков установленным критериям либо зафиксировать несоответствия, требующие ремонта, ограничения режима работы или дополнительного обследования. Однако итоговый вывод о возможности дальнейшей эксплуатации зависит не только от внешнего состояния, но и от назначения объекта, расчетных нагрузок, условий рабочей среды, срока службы, истории ремонтов и требований нормативной документации.
Если при осмотре не обнаружены критические дефекты, измеренные параметры находятся в допустимых пределах, а объем проверки соответствует утвержденной программе, результаты могут быть использованы для оформления положительного вывода по обследованным элементам. При выявлении трещин, значительной коррозии, недопустимых деформаций, повреждений сварных соединений или уменьшения толщины металла специалисты указывают характер нарушения, его размеры и потенциальное влияние на безопасность. В таких случаях окончательное решение может быть принято только после устранения дефекта либо проведения дополнительных исследований.
Визуальный и измерительный методы не позволяют достоверно определить все внутренние несплошности металла, скрытые дефекты сварки и изменения структуры материала. Поэтому при наличии соответствующих оснований назначаются ультразвуковой контроль, радиографический контроль, проверка твердости, анализ металла или иные методы. При необходимости привлекаются расчетчики, эксперты и ответственные лица эксплуатирующей организации. Механические свойства материала также не устанавливаются одним внешним осмотром, если для этого требуется лабораторное исследование.
Компания Авеста ОТиПБ оформляет результаты в соответствии с фактически выполненным объемом и не подменяет визуальное обследование методами, которые не проводились. Заказать услугу можно в формате разового контроля, обследования перед ремонтом или комплексной диагностики под ключ. При заказе услуги под ключ скидка от 16 процентов. Для уточнения состава работ и подготовки коммерческого предложения отправьте запрос КП Александру Ивановичу. Дополнительную информацию можно получить по телефону +7 931 105-63-33. Мы работаем Пн-Пт 09-18 Сб-Вс вых..
